La ingeniería que no se ve en una caja

El diseño de empaques ya no es solo una cuestión de embellecer una caja con colores o logos. Hoy en día, en el sector del cartón corrugado, el diseño estructural actúa como una disciplina de ingeniería clave que determina no solo cómo luce un envase, sino ¿cómo funciona?, ¿cuánto material usa?, ¿qué tanto protege? y ¿cómo impacta en costos y logística? Este “diseño invisible”, el que no se aprecia a simple vista, pero que está detrás de cada flauta, doblez, pestaña, separador, se ha convertido en un factor decisivo para la competitividad de marcas y fabricantes.

“Lo más importante de una caja muchas veces es precisamente aquello que no se ve.”

¿Qué es el diseño estructural del empaque?

A diferencia del diseño gráfico de un empaque, el diseño estructural se centra en la configuración física y geométrica de la caja: cómo se suaja, dónde se pliega, cómo se dimensionan las paredes, dónde se generan refuerzos, cómo se seleccionan los recubrimientos y tipos de flauta para lograr la función deseada sin desperdiciar recursos. Es la ciencia que equilibra resistencia, eficiencia y costo.

En términos simples, es ingeniería aplicada al cartón. No se trata solo de dibujar una forma bonita, sino de garantizar que esa forma resista fuerzas, cargas y condiciones reales, desde apilamiento en bodega hasta los golpes durante el transporte. Buena parte del valor de un empaque no se ve cuando está vacío, pero se percibe cuando falla, al igual que cuando funciona perfectamente.

“Un buen diseño estructural pasa inadvertido hasta que evita un daño, reduce un costo o resuelve un problema logístico.”

Cuando el diseño se convierte en ventaja competitiva

En un mundo donde el cartón corrugado es el material de empaque predominante, la diferencia entre un empaque bien diseñado y uno mediocre puede significar:

• Ahorros significativos en material y transporte ya que el diseño optimizado reduce volumen y peso sin sacrificar desempeño, así como aprovechamiento de espacio en pallets y contenedores.
• Menores daños a productos al aprovechar geometrías que absorben golpes y distribuyen cargas de manera más eficiente.
• Incremento en la satisfacción del cliente final mediante embalajes robustos y funcionales.
• Cumplimiento con la sostenibilidad al minimizar desperdicios y maximizar reciclabilidad.

Este enfoque es especialmente crítico en tiempos de e-commerce, donde la velocidad, la eficiencia y la protección del producto determinan la experiencia del cliente final.

“Diseñar mejor una caja puede significar transportar menos aire, utilizar menos material y proteger mejor el producto.”

Ingeniería, geometría y comportamiento estructural

Aunque gran parte de los principios técnicos que aplican los diseñadores estructurales operan “detrás de cámaras”, están basados en métodos técnicos y científicos:

La literatura científica muestra que evaluar combinaciones de gramaje y geometría con métodos numéricos permite optimizar la capacidad de carga de los paneles corrugados según el tamaño y forma del envase. El diseño estructural considera cómo las cargas se distribuyen a lo largo de la caja. La resistencia al combado es tan importante como la resistencia al aplastamiento en cajas cortas.

“Cada pliegue, pared y refuerzo modifica la forma en que las fuerzas recorren una caja.”

La flauta también forma parte del diseño

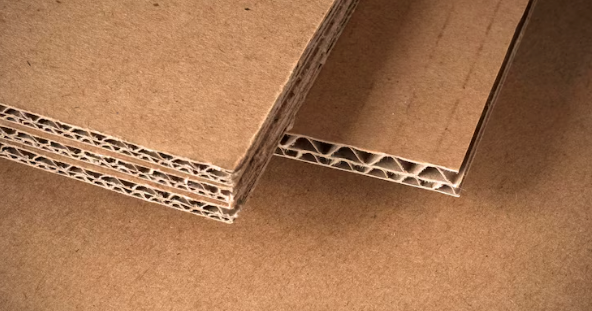

Hemos hablado anteriormente en artículos pasados que puedes encontrar en nuestra revista digital https://anfec.org.mx/revista-digital/ , que el cartón corrugado está compuesto por una lámina ondulada (fluta) y dos liners (superficies planas). Cada tipo de flauta (por ejemplo, E, B, C o combinaciones como EB o BC) ofrece diferentes propiedades de resistencia y rigidez en relación con el peso del material. La selección correcta depende de las cargas que enfrentará la caja.

Estas prácticas no solo aceleran el diseño, sino que reduzcan interaciones físicas costosas y elevan la confiabilidad del proceso.

“La mejor estructura no necesariamente utiliza más material; utiliza el material adecuado en el lugar correcto.”

Estándares y diseño paramétrico

Organizaciones como FEFCO (Fédération Européenne des Fabricants de Carton Ondulé) han estandarizado códigos y formatos de cajas que sirven como punto de partida técnico para el diseño estructural. Un flujo de trabajo moderno puede incluso integrar estos estándares en software de diseño paramétrico para agilizar la ingeniería de estructuras óptimas.

Elementos internos que multiplican la protección

Las cajas modernas pueden incorporar elementos estructurales internos, tales como separadores o compartimentos diseñados para reforzar puntos críticosn sin necesidad de materiales adicionales como espumas o plásticos.

Un diseño estructural bien planteado no solo cumple su función mecánica, sino que también facilita su manejo automático, armado y cierre en planta, reduciendo errores humanos y costos operativos.

“Un separador bien diseñado puede reemplazar materiales adicionales y convertir geometría en protección.”
